Panduan Bab 6 · Pemantauan

Grafik

Menu Grafik menampilkan riwayat kesehatan OLT, trafik uplink dan port PON, trafik, sinyal dan status setiap ONU, untuk 6 jam sampai 30 hari terakhir.

Memakai halaman Grafik

Buka menu Grafik.
Pilih OLT (atau Semua) dan rentang waktu: 6 jam, 24 jam, 7 hari atau 30 hari.
Pilih jenis grafik di baris Grafik untuk. Untuk grafik ONU, saring lagi dengan Board, Port, Zona dan Splitter (ODP).
Arahkan kursor ke grafik untuk melihat nilai pada jam tertentu. Di bawah grafik tertulis nilai saat ini dan maksimum.

Jenis grafik

Tab	Isi	Dipakai untuk
OLT	Suhu, kecepatan kipas, pemakaian CPU dan memori setiap kartu.	Melihat OLT yang kepanasan, kipas mati, atau kartu yang terbebani.
Uplink	Trafik masuk / keluar dan error setiap port uplink.	Kapasitas uplink dan kabel / SFP yang bermasalah (error naik).
PON	Upload dan download setiap port PON.	Port PON yang mulai penuh di jam sibuk.
Trafik	Upload dan download setiap ONU.	Keluhan "internet lambat": apakah pelanggan memakai penuh paketnya.
Sinyal	Rx ONU (1490 nm) dan Rx OLT dari ONU (1310 nm).	Redaman yang memburuk perlahan (konektor kotor, kabel tertekuk).
Status	Garis waktu online / LOS / power fail / offline setiap ONU, atau per port PON.	ONU yang sering putus-sambung dan jam kejadiannya.

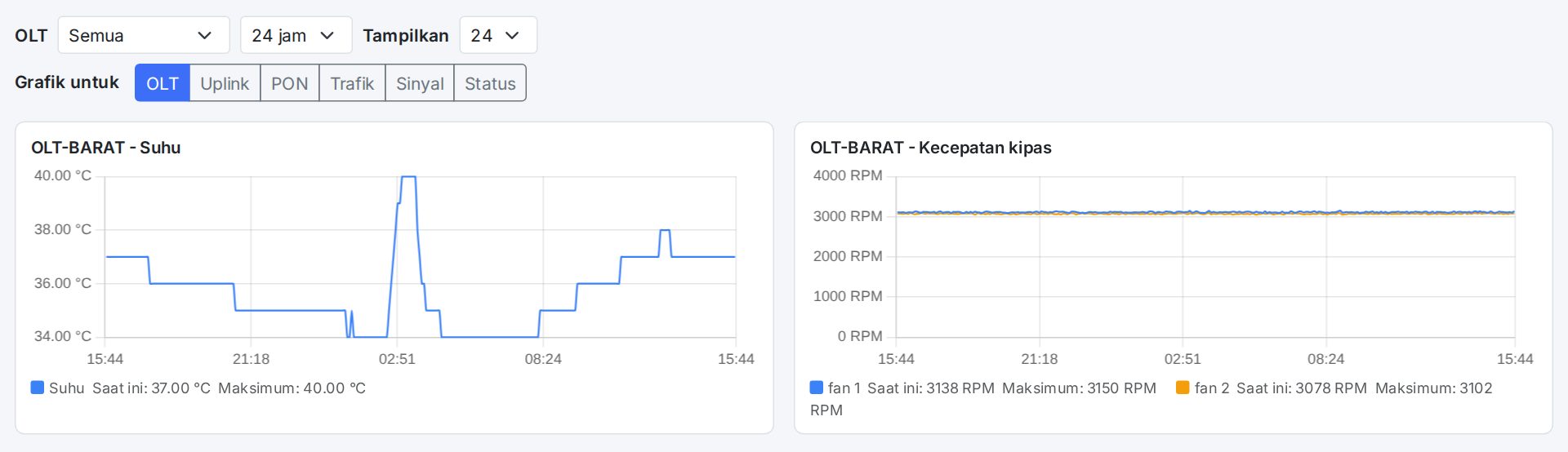

Tab OLT: suhu dan kecepatan kipas OLT selama 24 jam.

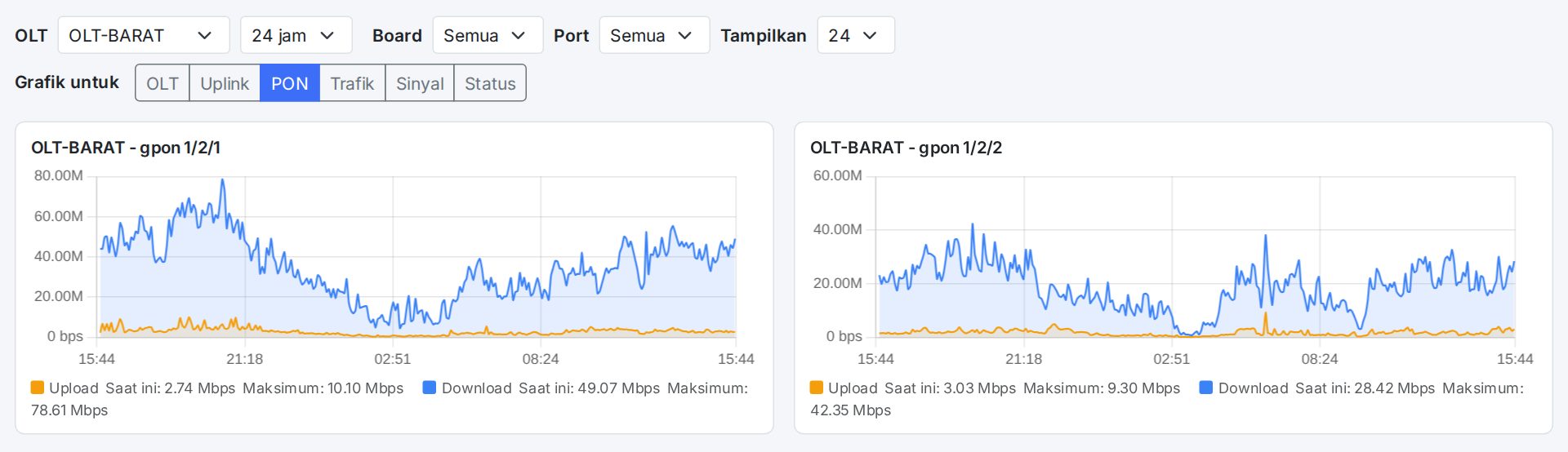

Tab PON: trafik upload (oranye) dan download (biru) setiap port PON.

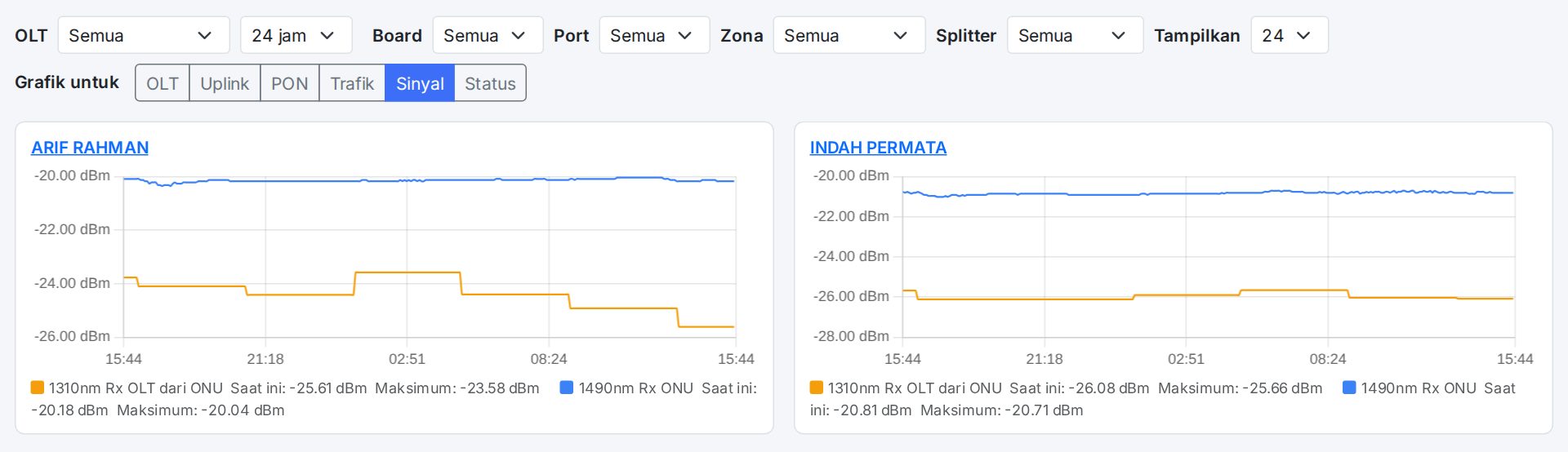

Tab Sinyal: Rx OLT dari ONU (oranye) dan Rx ONU (biru) setiap pelanggan.

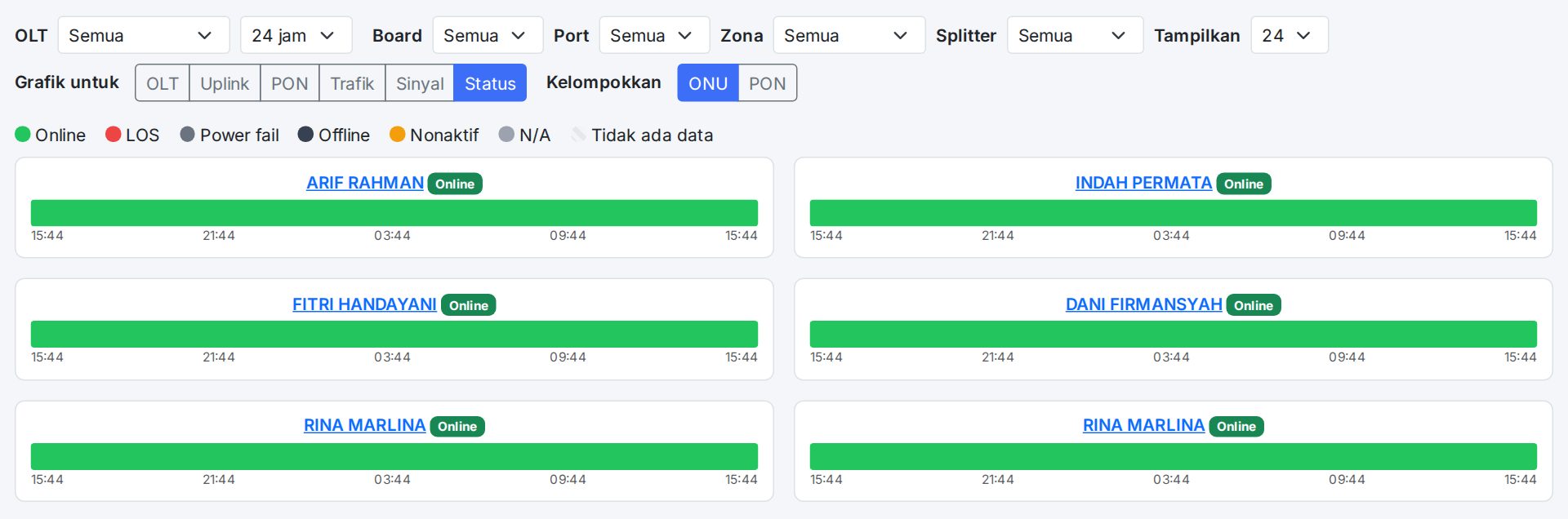

Tab Status: garis waktu status setiap ONU. Bisa dikelompokkan per ONU atau per PON.

Dari mana datanya

Trafik uplink dan PON dibaca lewat SNMP. Isi community SNMP read-only di pengaturan OLT (lihat Menambah OLT dan tes koneksi).
Suhu, kipas, CPU dan memori dibaca lewat Telnet saat poll.
Sinyal dan status ONU dicatat setiap poll.
Trafik per ONU tersedia mulai paket Basic, dan bisa dimatikan di Pengaturan → Umum.
Data trafik disimpan 30 hari.

Grafik satu ONU juga ada di halaman detail ONU (bagian Riwayat trafik serta Riwayat sinyal & status). Buka dari menu Terdaftar atau klik nama pelanggan di grafik.

Tulisan "Data grafik untuk perangkat ini belum tersedia" berarti ONU baru diotorisasi atau sudah lama offline. Grafik terisi sendiri setelah beberapa kali poll.
