Panduan Bab 5 · Mengelola ONU

Halaman detail ONU

Halaman detail ONU adalah tempat sebagian besar pekerjaan harian NOC dan teknisi: melihat kondisi pelanggan, mengubah konfigurasi, dan menangani gangguan. Buka dari menu Terdaftar, pencarian, atau Dashboard.

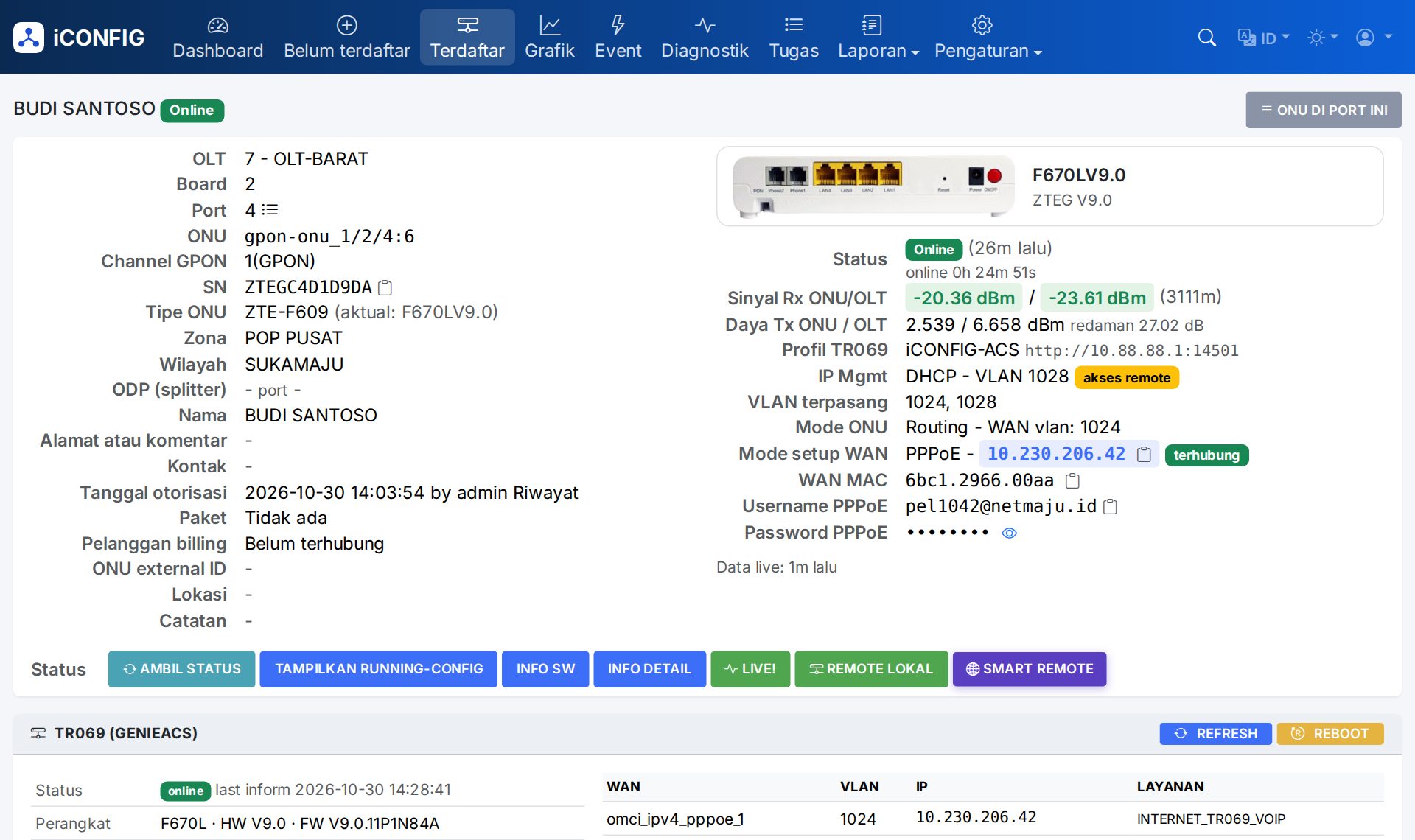

Informasi dan status

Bagian atas menampilkan data ONU dan kondisinya saat ini:

Kiri: OLT, port, SN, tipe ONU (dan tipe aktual yang dilaporkan modem), zona, wilayah, ODP, data pelanggan, tanggal otorisasi.
Kanan: status online, sinyal Rx/Tx ONU dan OLT beserta jarak, profil TR069, IP manajemen, VLAN, mode ONU, mode WAN dan PPPoE.

Tombol status

Tombol	Fungsi
Ambil status	Membaca status dan sinyal terbaru langsung dari OLT.
Tampilkan running-config	Menampilkan konfigurasi ONU di OLT.
Info SW / Info detail	Versi firmware dan informasi detail dari OLT.
Live!	Grafik trafik dan sinyal secara langsung, diperbarui setiap beberapa detik.
Remote lokal	Membuka web modem lewat IP WAN-nya, untuk komputer yang berada di jaringan Anda.
Smart Remote	Membuka web modem dari mana saja lewat iCONFIG. Lihat Smart Remote.

Mengubah PPPoE, VLAN dan mode ONU

Klik nilai Mode ONU, Mode setup WAN atau Username PPPoE di bagian kanan. Jendela Ubah mode ONU terbuka:

WAN VLAN-ID, Mode ONU (Routing / Bridging) dan Mode WAN (DHCP, IP statis, PPPoE).
Username dan Password PPPoE. Password yang dikosongkan tetap memakai password lama.
Klik Pratinjau perintah untuk melihat perintah ke OLT, lalu jalankan.

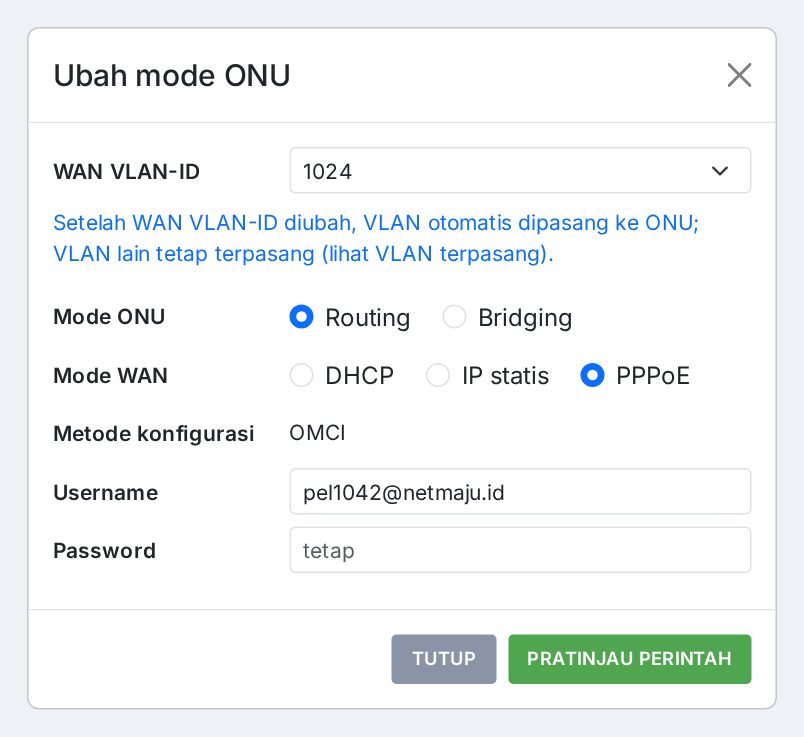

Jendela Ubah mode ONU: VLAN, mode ONU, mode WAN dan PPPoE.

Konfigurasi dan aksi

Di bawah panel TR069 dan grafik terdapat konfigurasi ONU:

Profil kecepatan download dan upload yang sedang dipakai.
Port ethernet dan WiFi: status, mode, dan tombol Atur per port.
VoIP dan CATV bila didukung tipe ONU.

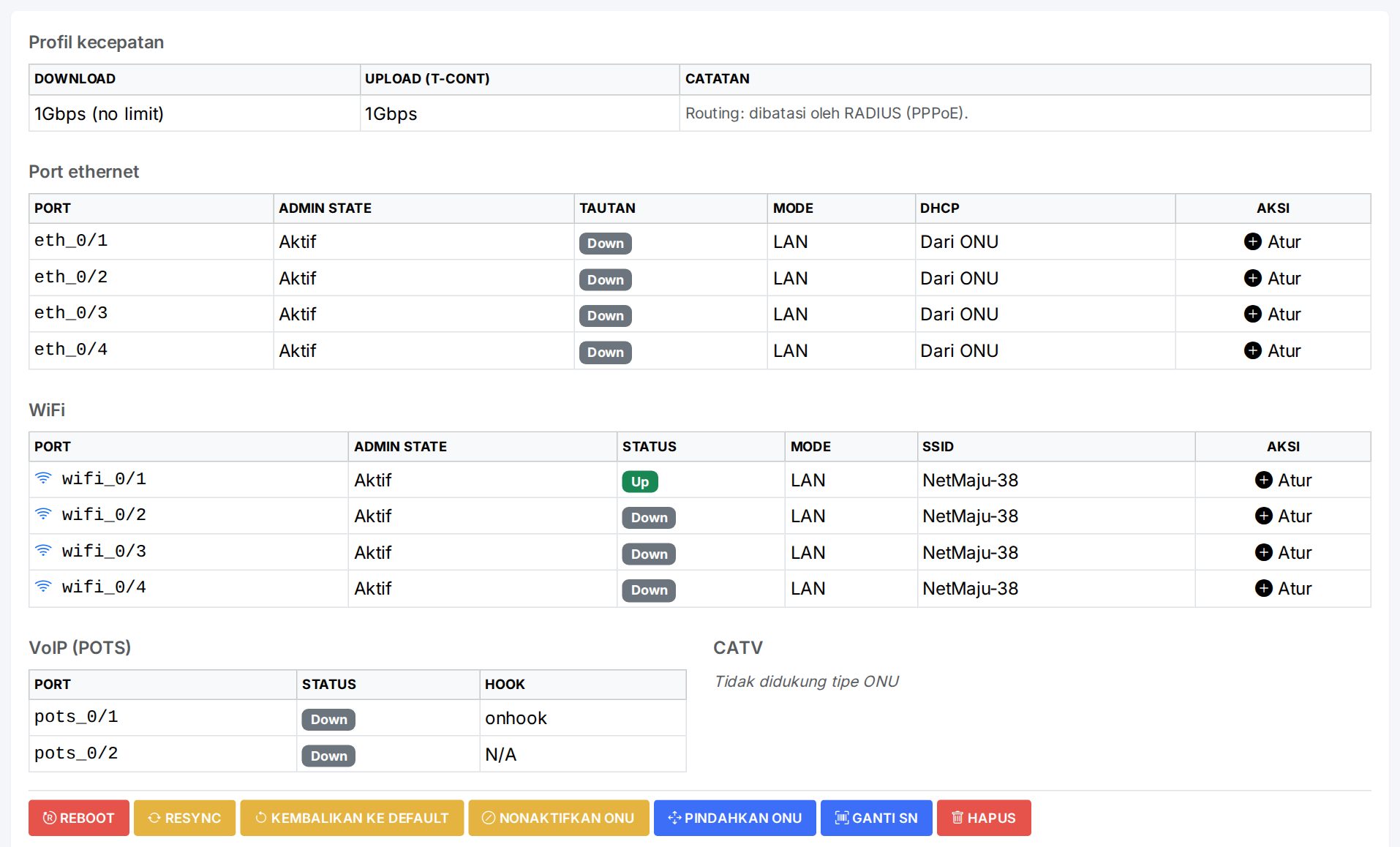

Profil kecepatan, port ethernet, WiFi, VoIP dan tombol aksi ONU.

Aksi	Kapan dipakai
Reboot	Modem bermasalah; pelanggan putus sekitar satu menit.
Resync	Konfigurasi ONU di OLT tidak lengkap atau hilang: didaftarkan ulang dengan konfigurasi dari iCONFIG.
Kembalikan ke default	Reset pabrik modem lewat OLT.
Nonaktifkan ONU	Menghentikan layanan sementara, misalnya telat bayar. Aktifkan lagi dari tombol yang sama.
Pindahkan ONU	Pelanggan dipindah ke port PON atau OLT lain, konfigurasinya ikut.
Ganti SN	Modem rusak diganti modem baru; konfigurasi tetap.
Hapus	Pelanggan berhenti: ONU dihapus dari OLT dan dari iCONFIG.

Setiap aksi meminta konfirmasi, dan tercatat di Log aksi di bagian bawah halaman ONU: siapa, kapan, dan perintah yang dikirim.

Riwayat dan grafik

Trafik / Sinyal: grafik 6 jam, 24 jam, 7 hari dan 30 hari, serta Pemakaian kuota pelanggan.
Riwayat online, perubahan status dan log aksi untuk menelusuri gangguan.

Lanjutkan: Ganti WiFi dan PPPoE lewat TR069 dan Aksi massal dan Tugas.
