iCONFIGPanduan Bab 3 · Pengaturan jaringan
Profil TR069 dan ACS iCONFIG
Profil TR069 menentukan ACS yang dihubungi modem pelanggan. Dengan ACS, Anda bisa mengganti WiFi, mereboot dan melihat perangkat terhubung tanpa datang ke lokasi.
ACS iCONFIG Paket Pro
GenieACS khusus untuk akun Anda, dijalankan oleh iCONFIG. Tidak perlu server sendiri. Modem menghubunginya lewat tunnel VPN Anda (alamat privat).
GenieACS milik Anda
Sudah punya GenieACS? Tambahkan sebagai profil TR069 dan isi API-nya supaya iCONFIG bisa membaca modem dan mengirim perintah WiFi atau reboot.
A. Mengaktifkan ACS iCONFIG
- Pastikan sudah ada tunnel VPN yang terhubung. Jaringan WAN TR069 modem (misalnya pool DHCP VLAN manajemen) harus termasuk jaringan tunnel.
- Buka Pengaturan → VPN & TR069, tab Status TR069, lalu klik Server ACS.
- Klik Aktifkan ACS iCONFIG. Dalam sekitar satu menit ACS siap, dan profil TR069 iCONFIG-ACS dibuat otomatis.
- Isi VLAN manajemen TR069 jika modem memakai VLAN khusus untuk TR069. ONU mode Routing yang baru diotorisasi lalu mendapat WAN DHCP di VLAN ini.
- Router yang dipasang sebelum ACS diaktifkan perlu dua baris tambahan di MikroTik; baris itu ditampilkan di jendela Server ACS. Tunnel baru sudah memuatnya di script-nya.
B. Menambahkan GenieACS milik Anda

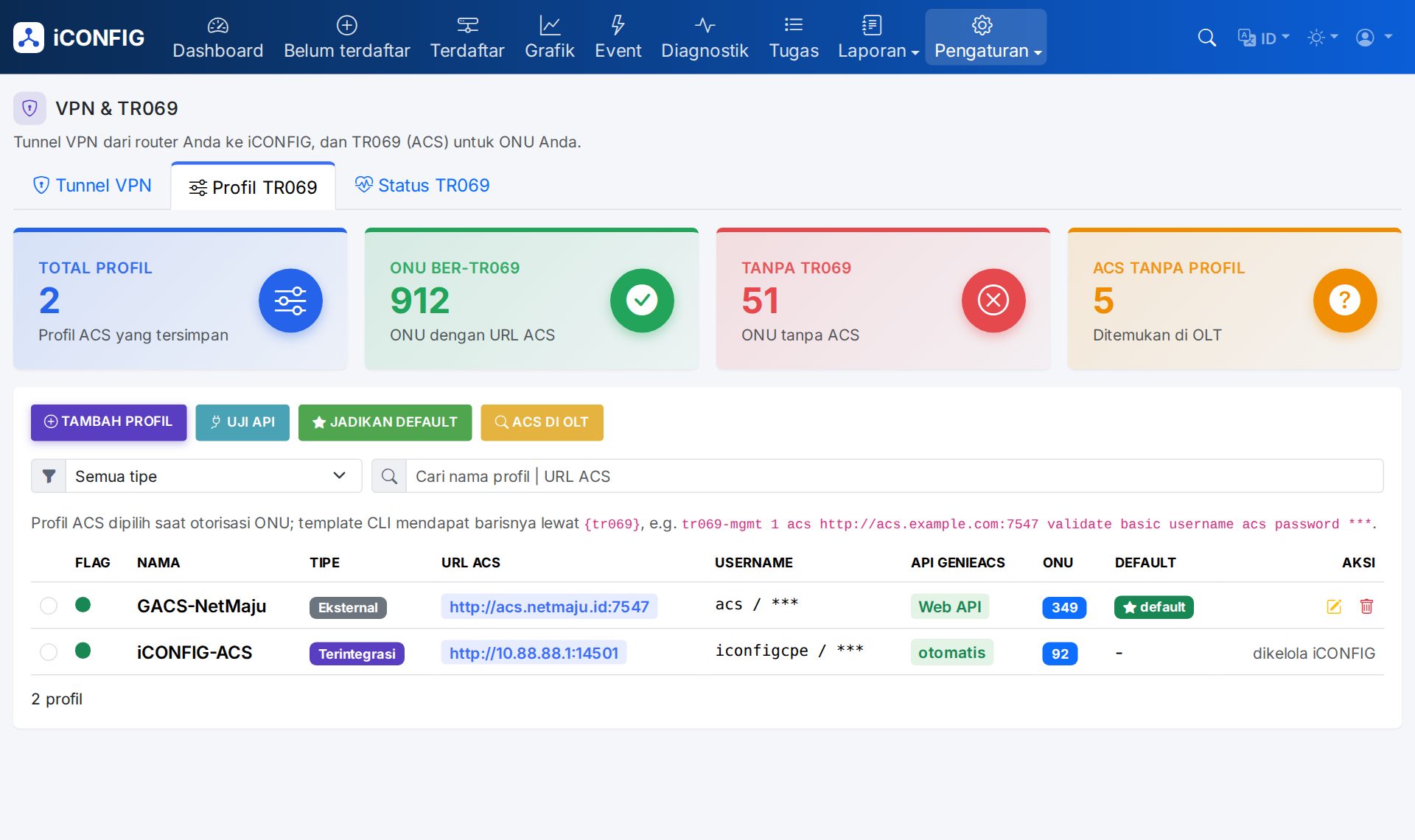

- Buka tab Profil TR069, klik Tambah profil TR069 baru.
- Isi nama profil, ACS URL (alamat yang dihubungi modem, misalnya
http://acs.namaisp.id:7547), username dan password ACS. - Isi GenieACS API supaya iCONFIG bisa membaca modem: alamat web UI GenieACS (port 3000) dengan user GenieACS, lalu klik Simpan & uji API.
Port NBI GenieACS (7557) tidak punya login. Pakai hanya jika port itu dibatasi firewall untuk server iCONFIG saja.
Dipakai di mana
- Saat otorisasi ONU: pilih profil TR069, dan OLT mengirim alamat ACS ke modem.
- ONU yang sudah terpasang: atur profil TR069 dari halaman ONU atau lewat aksi massal.

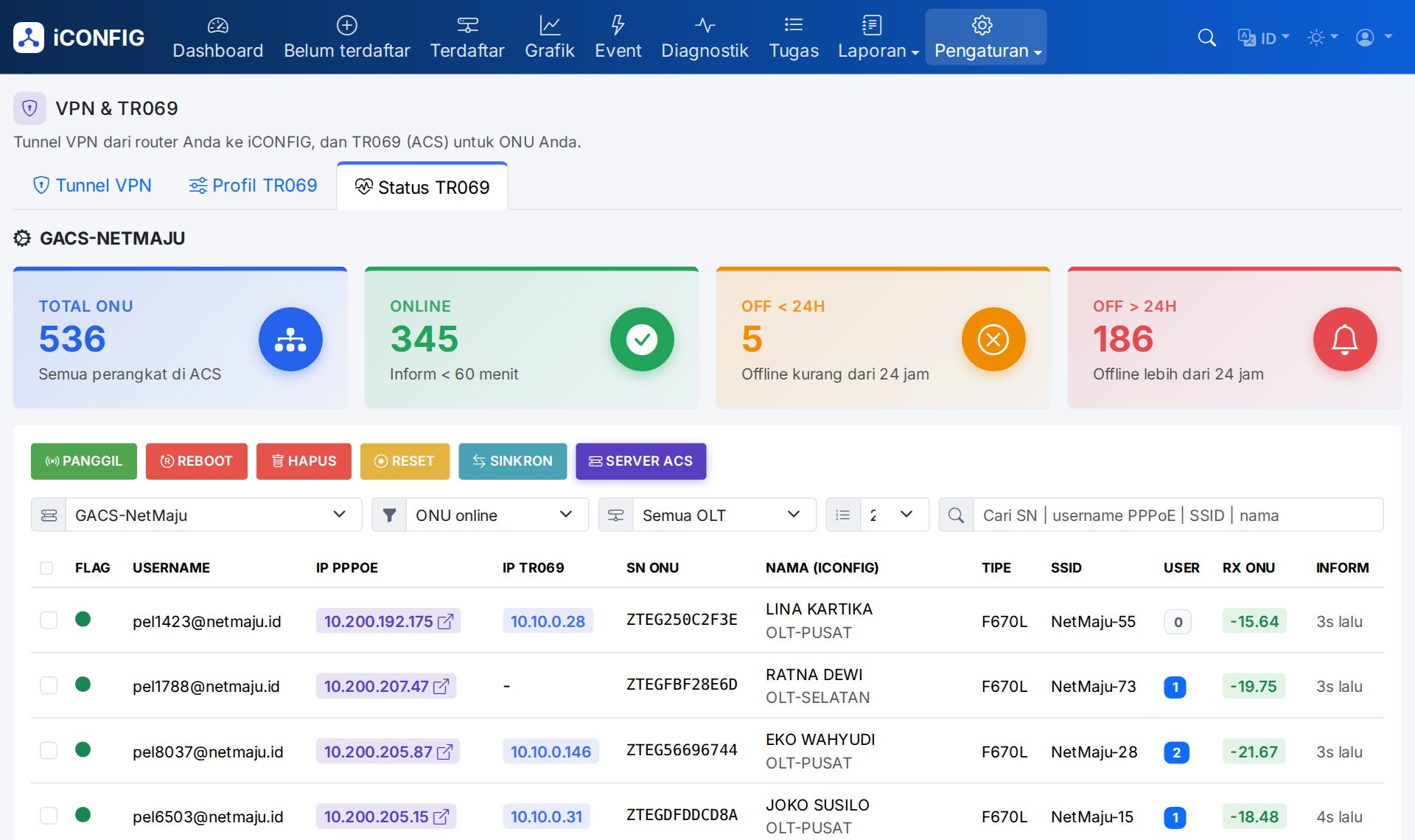

- Halaman ONU dan Status TR069: SSID dan password WiFi, reboot, perangkat terhubung.
