Panduan Bab 3 · Pengaturan jaringan

Profil kecepatan

Profil kecepatan menentukan batas download dan upload ONU. Buat profilnya di iCONFIG; untuk ZTE C300 / C320, iCONFIG mengirim profil itu ke OLT sendiri, tanpa perlu membuka CLI.

Cara kerjanya

Arah	ZTE C300 / C320	C-Data FD16xx
Upload	Profil T-CONT di OLT	Profil DBA pada T-CONT 1
Download	Profil traffic di OLT	CAR pada port LAN mode bridge

Setiap profil di iCONFIG terhubung ke profil dengan nama yang sama di OLT (kolom Nama profil di OLT).

1. Buat profil di iCONFIG

Buka Pengaturan → Profil kecepatan, klik Tambah profil.
Isi nama (misalnya UP-20M), arah (download atau upload) dan kecepatan dalam kbps (20 Mbps = 20480).
Nama profil di OLT boleh dikosongkan; iCONFIG memakai nama profil. Gunakan huruf, angka, -, _ atau ., maksimal 32 karakter.
Buat sepasang profil (download dan upload) untuk setiap paket internet Anda.

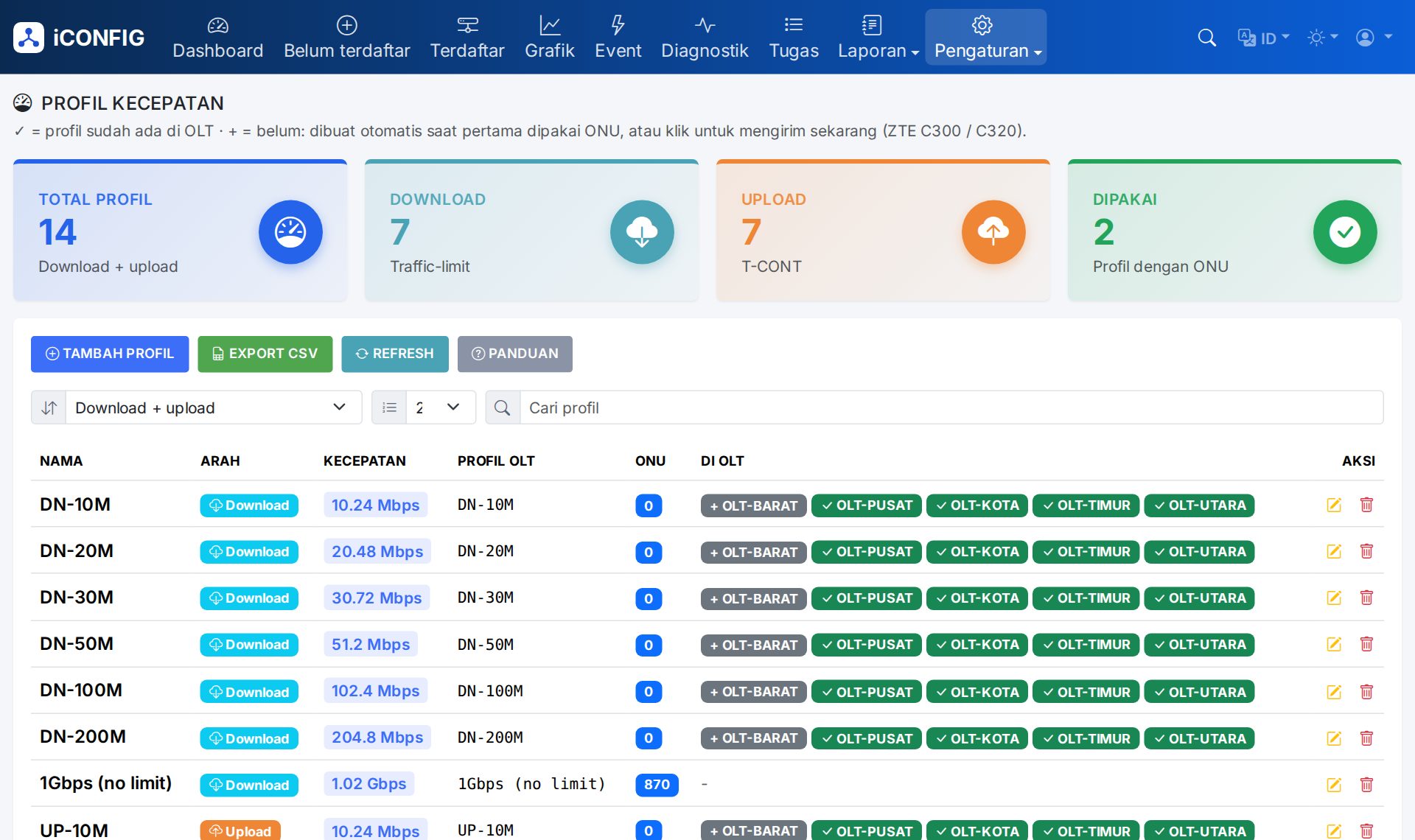

Menu Profil kecepatan: arah, kecepatan, nama profil di OLT, dan kolom Di OLT.

2. Kirim ke OLT (ZTE C300 / C320)

Kolom Di OLT menunjukkan status profil di setiap OLT: centang hijau berarti sudah ada, tanda + abu-abu berarti belum. Ada dua cara mengirimnya:

Otomatis: profil yang belum ada dibuat di OLT saat pertama kali dipakai ONU, yaitu saat otorisasi atau saat ganti kecepatan.
Sekarang: klik tanda + pada OLT. Halaman OLT terbuka dengan jendela Kirim profil kecepatan ke OLT. Klik Pratinjau perintah untuk melihat perintah yang akan dikirim, lalu jalankan. Profil yang sudah ada di OLT tidak diubah, dan konfigurasi OLT langsung disimpan (write).

Jendela yang sama juga bisa dibuka dari halaman OLT: tabel Pengaturan OLT, baris Profil kecepatan.

3. Profil yang sudah ada di OLT

Klik Sinkron pengaturan umum di halaman OLT: profil T-CONT dan traffic di OLT terbaca masuk ke iCONFIG lengkap dengan kecepatannya. Sinkron ini juga berjalan otomatis saat OLT pertama kali terhubung. Anda bisa memberi nama tampilan yang lebih jelas (misalnya Paket 20 Mbps); nama di OLT tetap tersimpan di kolom Nama profil di OLT.

Lewat CLI (opsional)

Jika ingin membuat profil langsung di OLT ZTE, formatnya seperti ini (kecepatan dalam kbps), lalu jalankan sinkron:

ZTE C300 / C320 · contoh profil 20 Mbps

configure terminal
gpon
  profile tcont UP-20M type 4 maximum 20480
  profile traffic DN-20M sir 20480 pir 20480
exit
exit
write

Limit kecepatan lewat RADIUS atau MikroTik

Jika kecepatan pelanggan sudah dibatasi di RADIUS atau di profil PPPoE MikroTik, OLT sebaiknya tidak ikut membatasi. Kalau keduanya membatasi, yang berlaku adalah batas yang paling kecil, dan setiap kali paket pelanggan naik, ONU di OLT juga harus diubah.

Untuk itu setiap akun baru sudah memiliki profil Tanpa batas:

Profil	Arah	Nama profil di OLT	Di OLT
Tanpa batas	Download	(kosong)	Tidak ada pembatasan download
Tanpa batas	Upload	`UP-1G`	T-CONT 1 Gbps; ZTE mewajibkan setiap ONU memiliki profil T-CONT

Profil Tanpa batas terpilih otomatis di form otorisasi dan di Otorisasi Otomatis. Jika Anda membatasi kecepatan di OLT, pilih profil paket yang sesuai saat otorisasi.

Membuat profil serupa sendiri? Untuk download, kosongkan Nama profil di OLT. Untuk upload, isi kecepatan 1024000 kbps (1 Gbps).

Dipakai di mana

Saat otorisasi ONU: pilih download dan upload (bawaan: Tanpa batas).
Di halaman ONU dan aksi massal: ganti kecepatan satu atau banyak ONU sekaligus.

ZTE seri TITAN (C600 / C620 / C650) dan C-Data: pengiriman profil otomatis belum tersedia.
