Panduan Bab 4 · Otorisasi ONU

Otorisasi ONU baru

ONU baru yang dipasang di pelanggan muncul otomatis di menu Belum terdaftar. Dari sana, satu form mengerjakan semua langkah provisioning sekaligus: internet, IP manajemen, remote web dan TR069.

1. Temukan ONU di Belum terdaftar

Pasang ONU di pelanggan dan pastikan sinyal optik masuk.
Dalam 1–2 menit ONU muncul di menu Belum terdaftar beserta OLT, port PON dan SN-nya. Angka merah di menu menunjukkan jumlah ONU yang menunggu.
Belum muncul? Klik Refresh untuk memindai OLT sekarang.
Klik Otorisasi pada baris ONU tersebut.

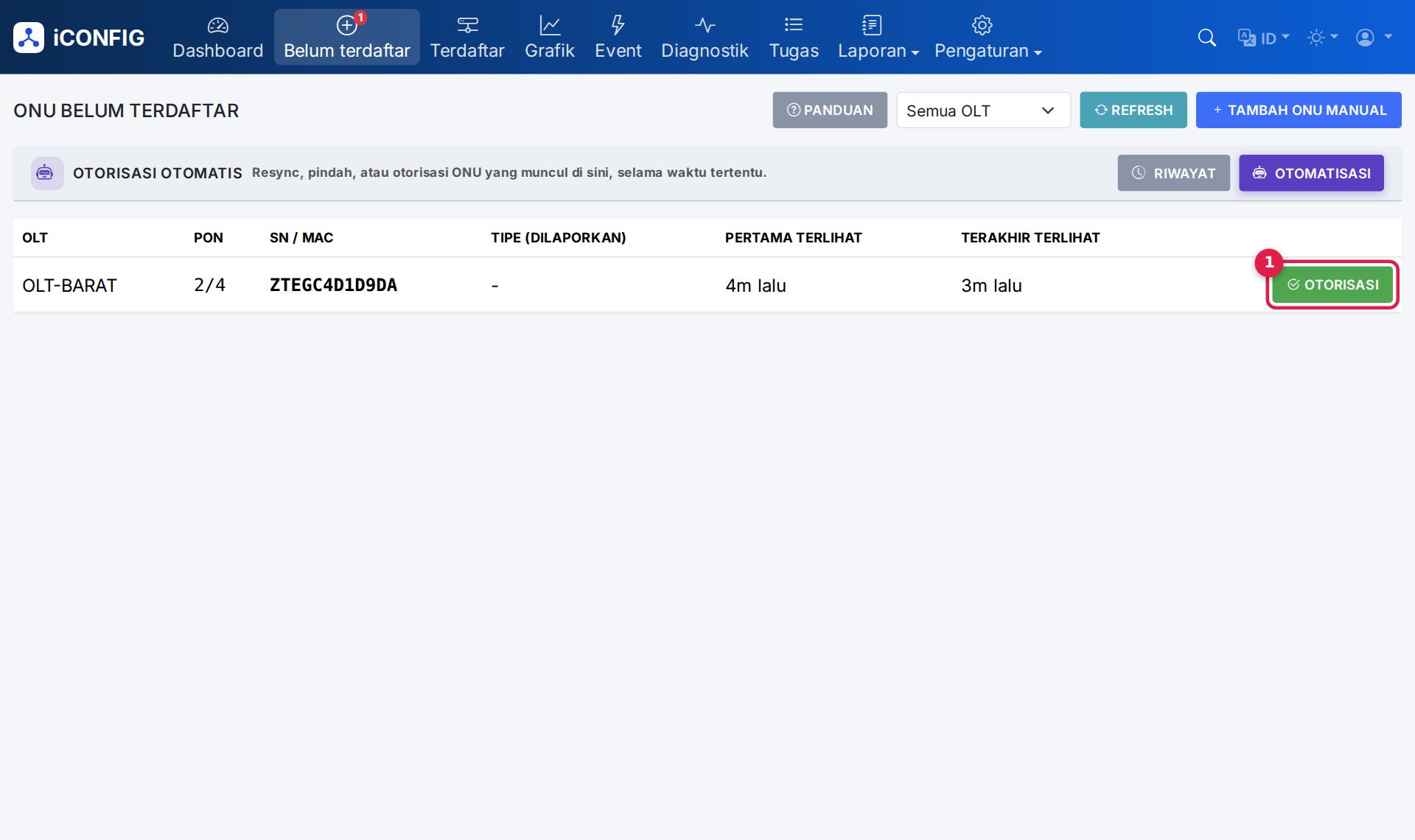

Menu Belum terdaftar: ONU baru dengan OLT, port PON, SN dan tombol Otorisasi.

2. Perangkat ONU dan layanan internet

OLT, board, port dan SN sudah terisi dari ONU yang terdeteksi. Lengkapi:

Tipe ONU: model modem. Lihat Tipe ONU.
ONU ID di port: biarkan kosong; iCONFIG memakai nomor pertama yang kosong.
Mode ONU: Routing jika modem yang melakukan dial PPPoE / DHCP, Bridging jika router pelanggan yang melakukannya.
User VLAN-ID: VLAN layanan internet.
Kecepatan download / upload: bawaan Tanpa batas, cocok jika limit diatur di RADIUS atau MikroTik. Lihat Profil kecepatan.
Mode WAN (untuk Routing): DHCP, IP statis, atau PPPoE beserta username dan password PPPoE.

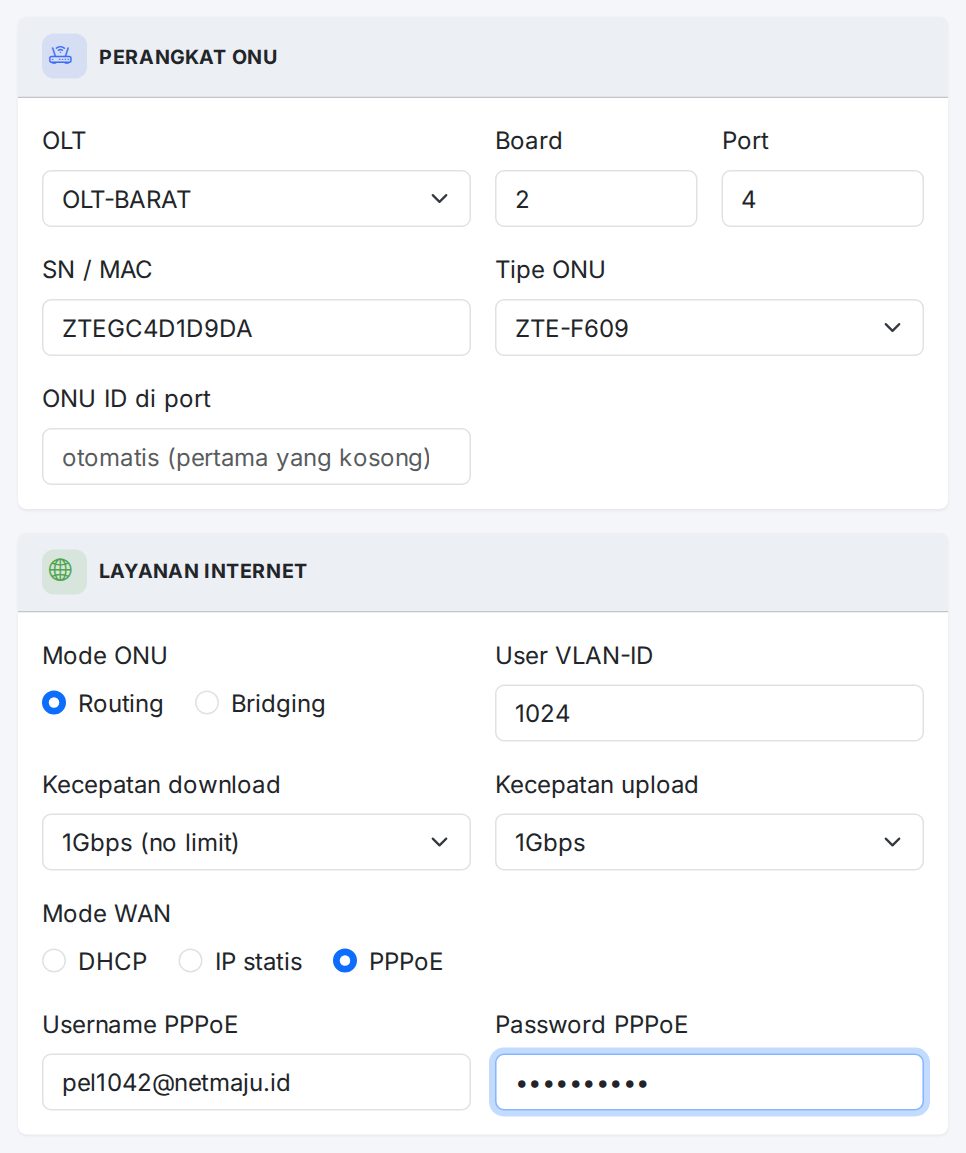

Form Otorisasi ONU: Perangkat ONU dan Layanan internet.

Isian VLAN, mode ONU, tipe ONU dan profil TR069 terisi otomatis dari yang paling banyak dipakai ONU lain di OLT yang sama, sehingga biasanya cukup mengisi nama dan PPPoE.

3. Pelanggan, lokasi, manajemen dan TR069

Pelanggan & lokasi: nama, ID pelanggan billing, alamat, telepon, zona, wilayah, ODP dan port ODP, koordinat. Nama dikirim ke OLT sebagai nama dan deskripsi ONU.
Profil TR069: ACS yang dihubungi modem. Lihat Profil TR069 dan ACS iCONFIG.
Mode IP Mgmt dan VLAN manajemen (ONU Routing, ZTE): WAN kedua lewat DHCP untuk TR069 dan akses remote; WAN internet tidak tersentuh.
Izinkan remote web (Smart Remote): membuka akses web modem untuk Smart Remote.

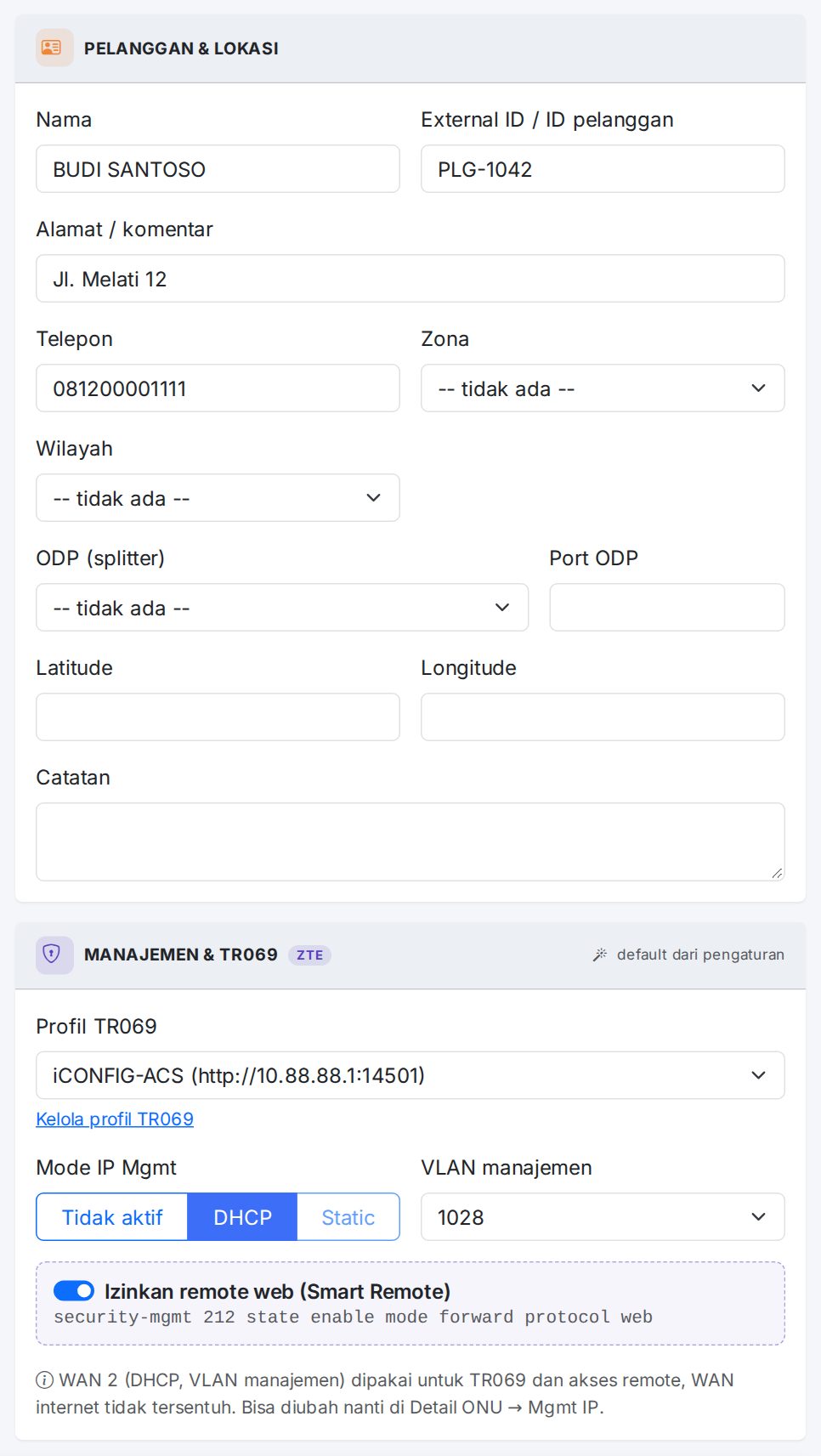

Pelanggan & lokasi, serta Manajemen & TR069.

4. Periksa perintah, lalu otorisasi

Klik Pratinjau perintah untuk melihat semua perintah yang akan dikirim ke OLT. Pratinjau tidak menghubungi OLT; password tidak ditampilkan.
Jika sudah sesuai, klik Otorisasi. iCONFIG mengirim perintah ke OLT, menampilkan jawaban OLT, lalu ONU pindah ke menu Terdaftar.

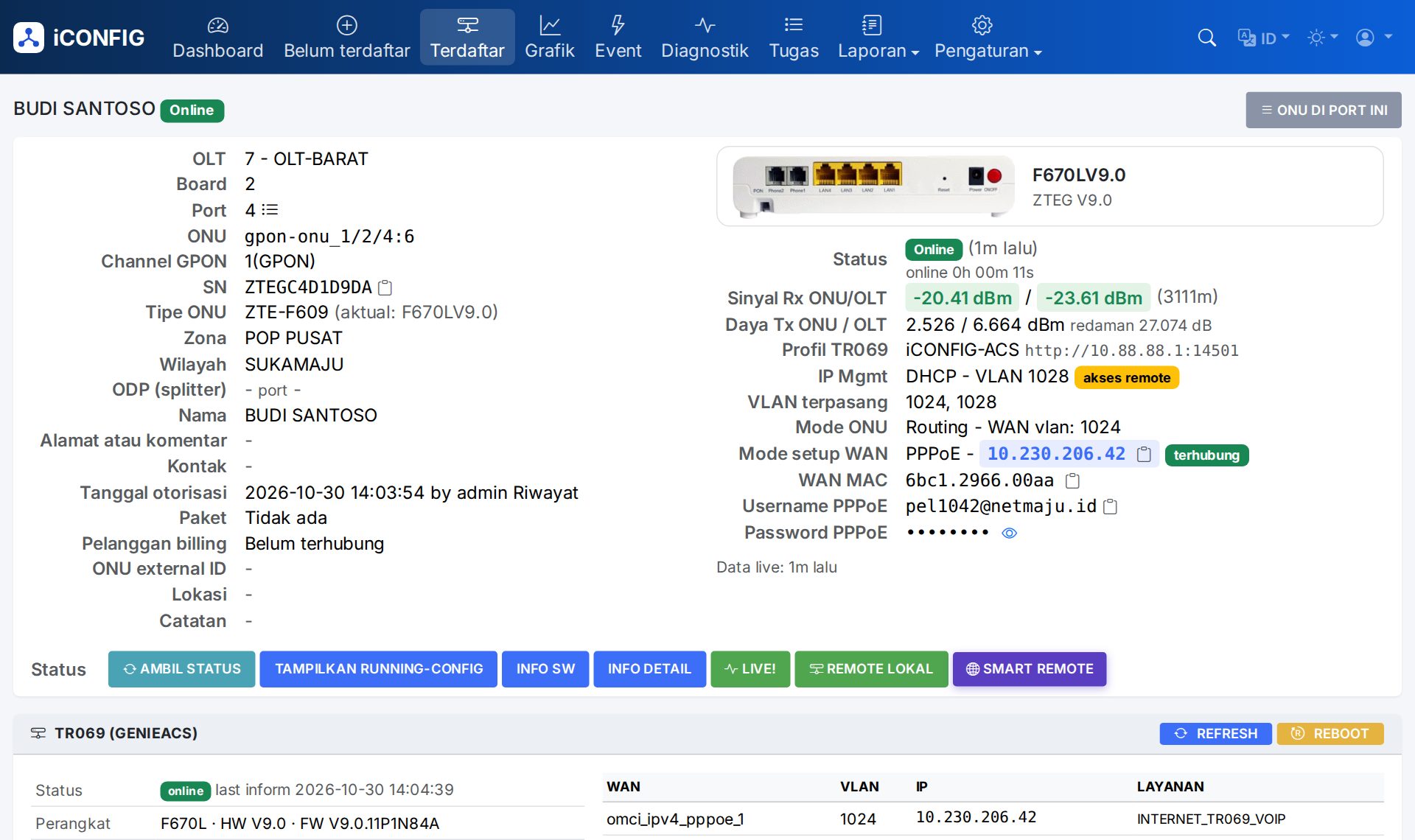

Setelah otorisasi: ONU online di halaman detail ONU, PPPoE terhubung, IP Mgmt di VLAN manajemen dan TR069 sudah inform ke ACS.

Profil kecepatan dan tipe ONU yang belum ada di OLT ZTE dibuat otomatis sebelum ONU dikonfigurasi. Setiap otorisasi tercatat di riwayat lengkap dengan perintah dan jawaban OLT.

Tambah ONU manual

Untuk ONU yang belum menyala atau didaftarkan lebih dulu, klik Tambah ONU manual di menu Belum terdaftar, lalu isi OLT, board, port dan SN sendiri.

Banyak ONU sekaligus, misalnya saat pemasangan massal atau pindah feeder? Pakai Otorisasi Otomatis.
