iCONFIGDashboard dan rack OLT

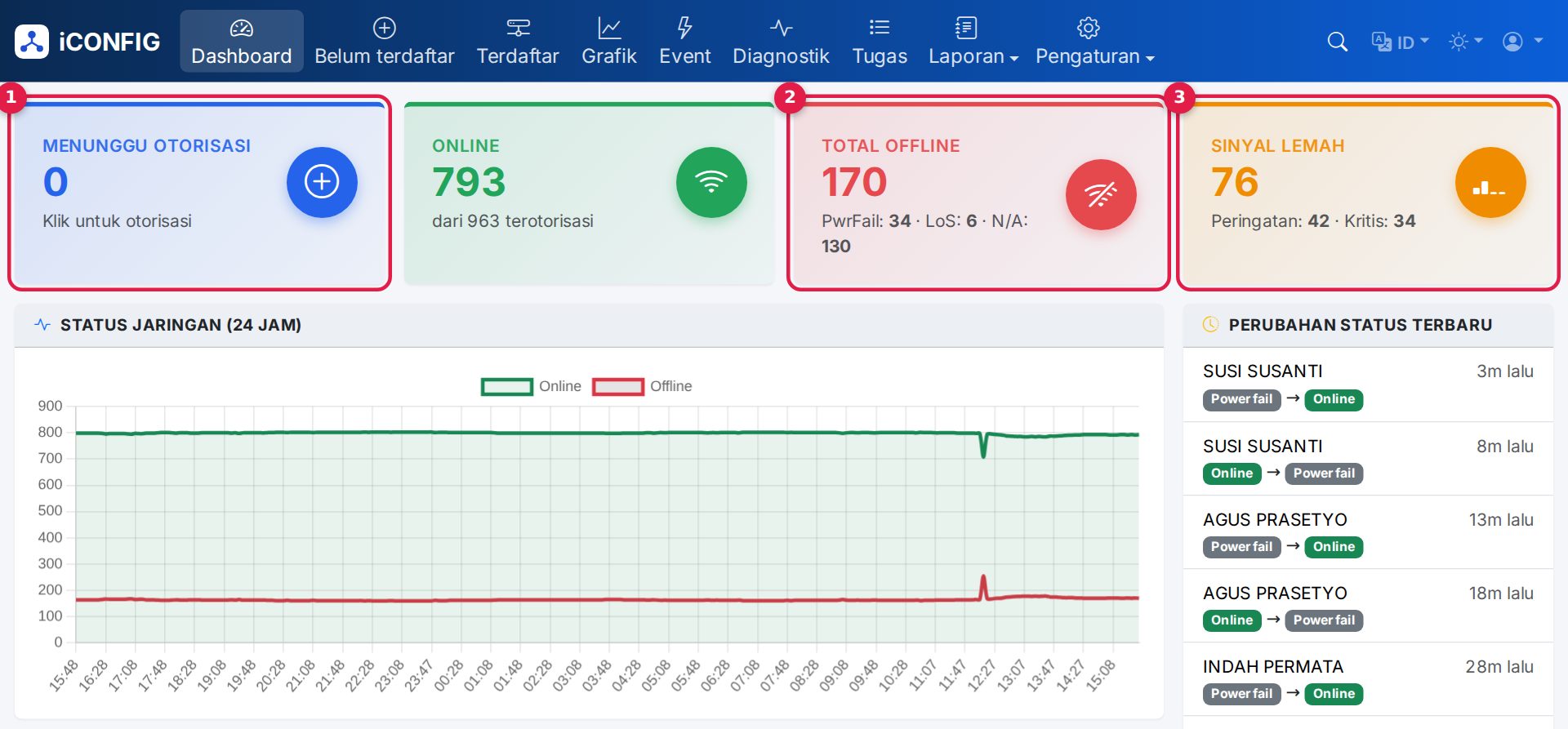

Dashboard adalah halaman pertama setelah login: ringkasan ONU yang menunggu otorisasi, online, offline dan bersinyal lemah, grafik jaringan 24 jam, kondisi setiap OLT, dan perubahan status terbaru.
Kartu ringkasan
Setiap kartu bisa diklik untuk membuka daftar ONU yang dimaksud.
| Kartu | Isi | Saat diklik |
|---|---|---|
| 1. Menunggu otorisasi | ONU baru yang terdeteksi di OLT tetapi belum didaftarkan. | Menu Belum terdaftar (lihat Otorisasi ONU baru). |
| Online | Jumlah ONU online dari seluruh ONU terotorisasi. | Daftar ONU online. |
| 2. Total offline | Dirinci menjadi PwrFail (listrik pelanggan mati), LoS (kabel putus / redaman tinggi) dan N/A (offline tanpa alasan dari OLT). | Diagnostik, tab ONU offline. |
| 3. Sinyal lemah | ONU online dengan Rx di bawah batas Peringatan dan Kritis. | Diagnostik, tab Sinyal lemah. |
Status jaringan (24 jam)
Grafik jumlah ONU online (hijau) dan offline (merah) dalam 24 jam terakhir, dicatat setiap kali poller berjalan (sekitar 5 menit sekali). Lonjakan merah yang serentak biasanya berarti listrik padam di satu area atau gangguan di satu port PON. Cek di menu Event pada jam yang sama.

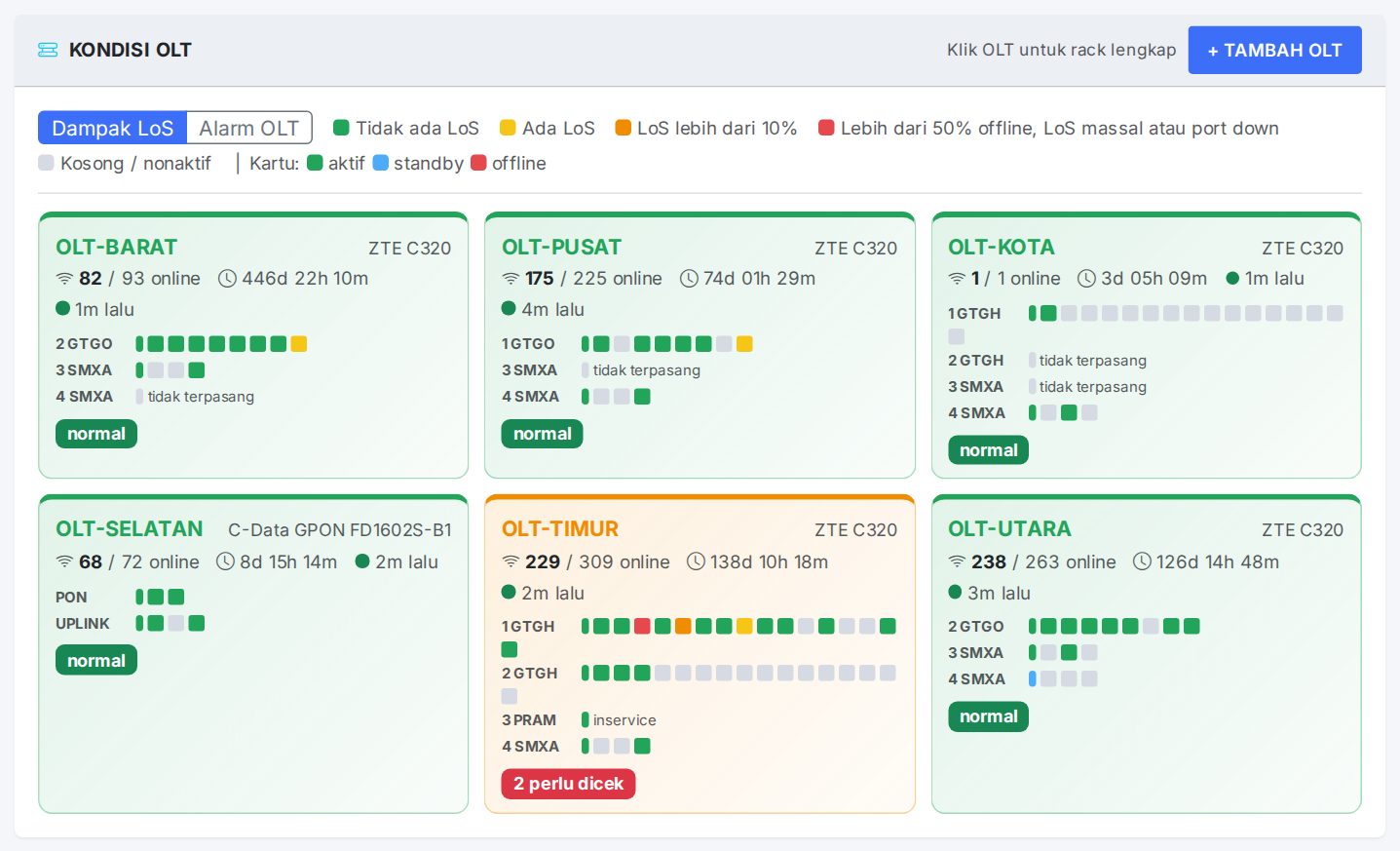

Kondisi OLT
Setiap OLT tampil sebagai kartu kecil: jumlah ONU online, uptime OLT, waktu poll terakhir (titik hijau = berhasil, merah = gagal), dan gambar kartu serta port PON.
- Dampak LoS: warna port menurut ONU yang LoS. Hijau tanpa LoS, kuning ada LoS, oranye lebih dari 10% LoS, merah lebih dari separuh offline atau port down.
- Alarm OLT: warna menurut alarm yang dibaca dari OLT.
- Label di bawah kartu: normal, n perlu dicek (jumlah port bermasalah), tidak terjangkau (poll gagal) atau nonaktif.
- Klik nama OLT untuk membuka halaman OLT dengan rack lengkap: setiap kartu dan port PON, plus ONU di dalamnya.
Perubahan status terbaru
Dua belas perubahan status ONU terakhir, misalnya Online → Power fail atau LOS → Online, lengkap dengan waktunya. Klik nama pelanggan untuk membuka halaman ONU-nya.
